利驰CAD扒图下载 4.1.17.1023 官方版

看图拾文字更轻松使用教程

利驰CAD扒图可实现快速查看CAD图，查找内容、拾取箱柜、元件内容，输出表格结果。快速帮助成套电气企业人员进行图纸预览、提取图纸中设备及元件信息，快速形成表价单、采购表单。极大的减少了图纸打印、录入、核对工作量。

cad

功能介绍

1.块文字分解拾取，老板再也不用担心我扒不了图啦

cad扒图

2.扒图记录实时保存，换电脑也支记录读取，再也不用担心同一图纸反复扒啦

利驰cad扒图

3.图纸文字查找：支持图纸文字快速查找，再也不用打开图纸满屏找柜号啦

利驰cad扒图官方下载

更新日志

1、增加图像引擎，双核心任意切换，支持更多图纸
2、进一步优化部分图纸崩溃问题
3、修正其他已知bug

文件信息

文件大小：17705237 字节
文件说明：CAD扒图安装程序
文件版本：4.1.17.1023
MD5：70D102D7C1690E45C3B29802D8D8525C
SHA1：521D849E53889794059D7562624161A77B218CBC
CRC32：3ADF4477

利驰CAD扒图使用教程

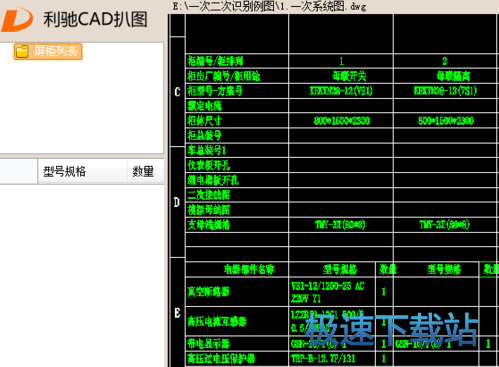

1、点击“CAD扒图”，接着打开cad图纸。

扒图excel

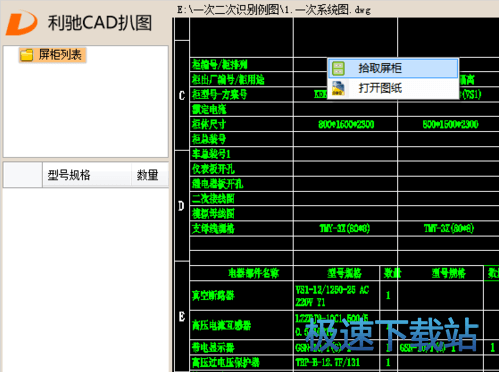

2、先在右键菜单选择“拾取屏柜”。

扒图excel

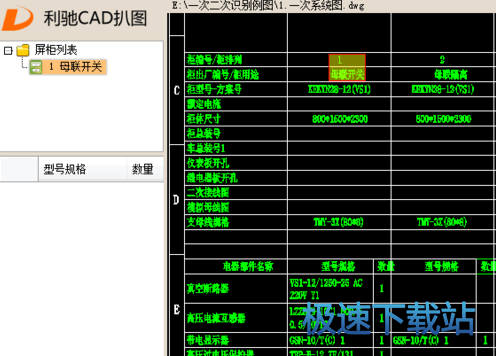

3、在图纸里，按住鼠标左键拖动框选文字，点击鼠标右键，保存柜号，拾取屏柜成功！

扒图excel

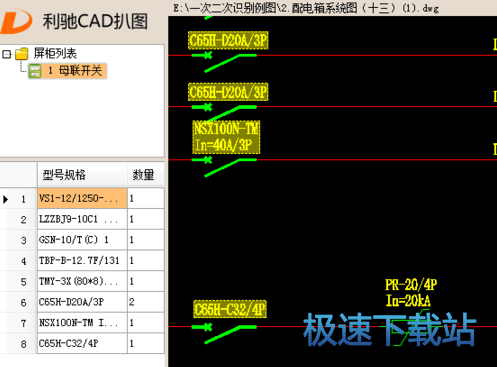

4、接着，在元件文字上，按住鼠标左键框选，松开鼠标左键，元件就拾取成功了。

扒图excel

5、拾取时：从右下向左上框选拾取文字，可以把多行文字合并成一行。

扒图excel

6、检查元件是否拾取完全，点击“提交至ExWinner”。

扒图excel

7、这样就快速从cad图纸里把元件拾取到excel里了。
接着开始查询元件厂家、价格，调整费用，报价单制作就完成了。

扒图excel
