ScienceWord化学实验图编排教学

专业级科技文档字处理软件。ScienceWord软件以复杂的科技文档为主要的处理对象，它独有的非线性编辑技术将文字、公式、图形、曲线、曲面、逻辑图形和空间三维图形结合在一起，一次性完成对文字、公式、图形的所有编排。

进入下载

ScienceWord 6.1 SP2 绿色版
大小：18.09 MB
日期：2023/7/14 11:45:20
环境：WinXP,Win7,

编排化学实验图的特点

系统提供了强大的编排化学实验图的功能，通过这些功能可以方便、快捷地绘制出所需要的各式各样的化学反应过程的各种实验图。具有以下特点：

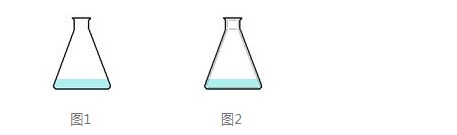

A.自动添加“液体”的功能，根据需要设置不同颜色、网纹的“液体”，并可通过鼠标任意控制液面的高度。图1没有设置液体，图2设置了液体。

B.根据实际运用的需求，提供了纯平面（图1）和带立体感（图2）的化学元器件图形，以获得不同效果的实验装置图。

C.在相关的化学元器件上设有能够“自动吸附”的控制点，通过“自动吸附”能够将相关的化学元器件快速装配起来，并保持相互的连接关系。如：火焰自动吸附在酒精灯上，当酒精灯移动或变化时，火焰将始终跟随着酒精灯。

含有控制点的化学元器件与关联

对于某些化学元器件，本身就存在必然的关联关系，因此系统对于这类化学元器件直接提供了控制点，在绘制化学图形时，只要将它们融合在一起就可以了。

例如：铁架台和铁夹、铁圈。

操作：

A. 首先画出主体化学元器件：铁架台。

B. 然后画出附属化学元器件：铁夹、铁圈。

C. 通过鼠标将附属化学元器件(铁夹、铁圈)拖动到主体化学元器件(铁架台)上，使它们的 “控制点”相互重合，当出现红色“×”时，松开鼠标，附属化学元器件自动“融入”到主体化学元器件上。

D. 放开鼠标即可。

说明： 当附属化学元器件与主体化学元器件“融合后”，移动主体化学元器件(如铁架台)时，附属化学元器件(如铁夹、铁圈)将随之移动；相反，当只移动附属化学元器件时，附属化学元器件将与主体化学元器件自动分离。

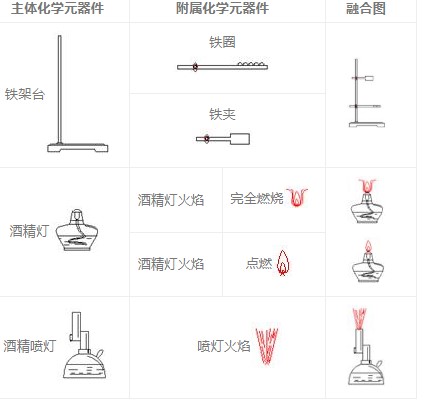

下表列出了带有控制点的化学元器件

增加控制点

“增加控制点”就是在化学元器件的相应位置上增加控制点（控制点自动融入元器件中），然后再通过各种样式的导管将化学元器件连接在一起，使所有化学元器件成为“一个整体”，当某个化学元器件移动时，与之相连的导管将自动伸长、缩短。

“控制点”的标识是一个“红色空心圆 ”。
