看图(CADSee Plus)是一款为专业的图纸设计人员打造的一款应用程序,为我们的设计师提供了更加简单便捷的图纸编辑和查看工具,功能丰富实用,操作更加简单,页面更加清晰,使用起来非常舒服,精致体积,不会占用系统的空间内存资源,不影响用户使用电脑的其他功能,喜欢的朋友赶紧下载使用吧。
使用帮助

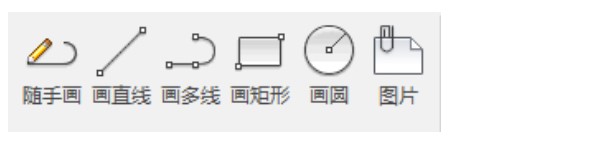

在客户端当中,我们可以直接点击工具面板,弹出下图中的菜单,随手画、画直线、画曲线、画矩形、画圆形和插入图片功能,能够满足不同用户的不同需求。
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图1

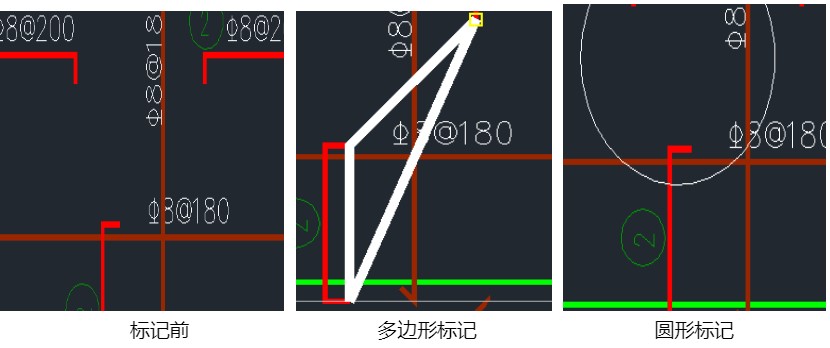

1、使用画图工具可实现:(1)对图纸出现的错误进行位置标记;(2)在原图上增加新线型绘制。
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图2

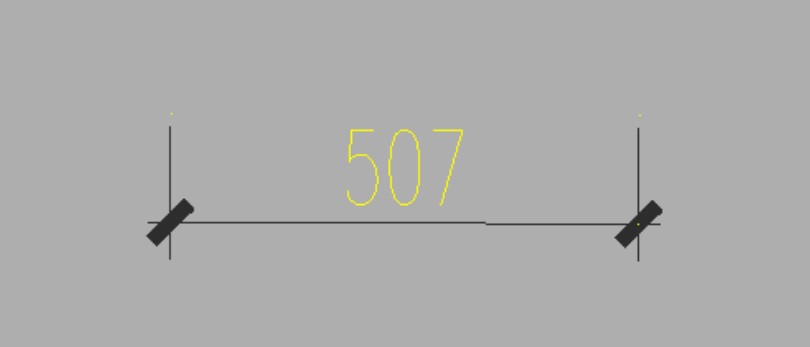

缩放(1)选择需要缩放的实体;(2)点击鼠标左键选择缩放的基点;(3)在输入框中输入缩放的比例,并回车,镜像(1)选择需要缩放的实体;(2)点击鼠标左键选择镜像的基点;(3)移动鼠标至目标镜像位置,点击鼠标左键。对齐标注(1)点击鼠标左键定位标注起始点;(2)拖动鼠标至定位终点,点击鼠标;(3)拖动鼠标至标注终止点,点击鼠标完成标注。
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图3

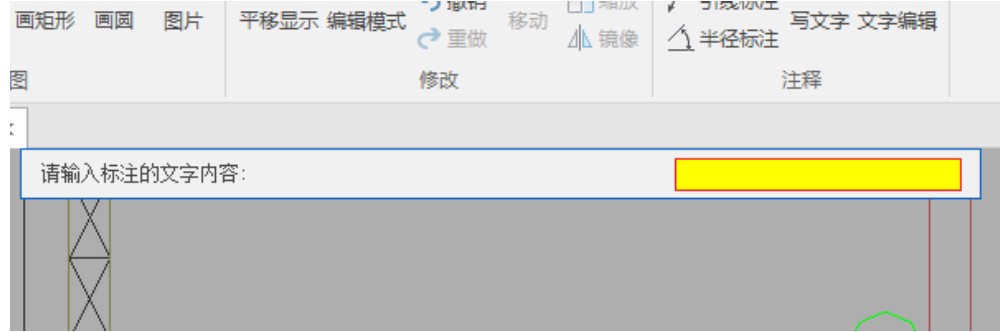

2、引线标注(1)点击鼠标左键定位标注起始点;(2)拖动鼠标至定位终点,点击鼠标;(3)在输入框中输入文字,并回车。
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图4
批注设置(1)打开要审阅的图纸,选择【审图】选项卡。(2)选择【批注设置】,弹出【批注设置管理】窗口,如下图:
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图5
(2)选择【打开批注】,选择要打开的批注文件,如下图:
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图6

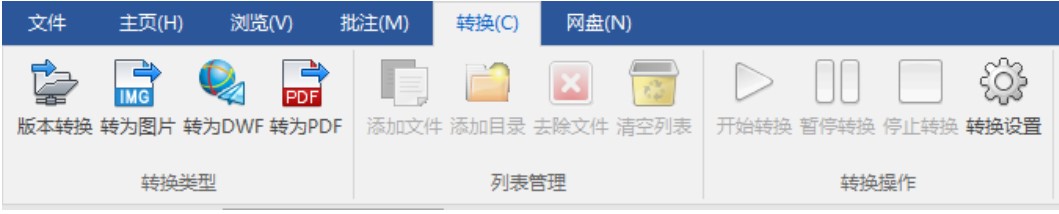

实体有关【随手画】、【画直线】、【画多线】、【画矩形】、【画圆】和【写文字】的使用方法,参见【绘图】的相应功能。操作有关【平移】、【编辑模式】、【删除】和【文字编辑】的使用方法,参见【绘图】的相应功能,转换包括【转换类型】、【列表管理】和【转换操作】三部分。如下图:
看图纸官方下载图纸缩放批注设置图文教学
看图纸官方下载图纸缩放批注设置图文教学图7
