看图纸电脑版官方下载图层管理教学

时间:2021-06-02 11:40:14  作者:无名  浏览量:56

看图(CADSee )是一款专业的CAD图纸浏览,编辑工具,为用户提供海量实用的小工具,能够支持用户浏览和编辑各种格式的图纸,DXF.Dwg,PDF等等,任务可以对图纸进行自定义设置,支持用户放大或者缩小图纸,能够进行平移滑动,还拥有全新的鼠标操作模式。如果使用鼠标拖拽就可以更改图形的位置,用户可以自定义图纸的存放位置。需要的朋友赶紧下载使用吧。
浏览工具
包括【图层管理】、【背景设置】和【捕捉设置】

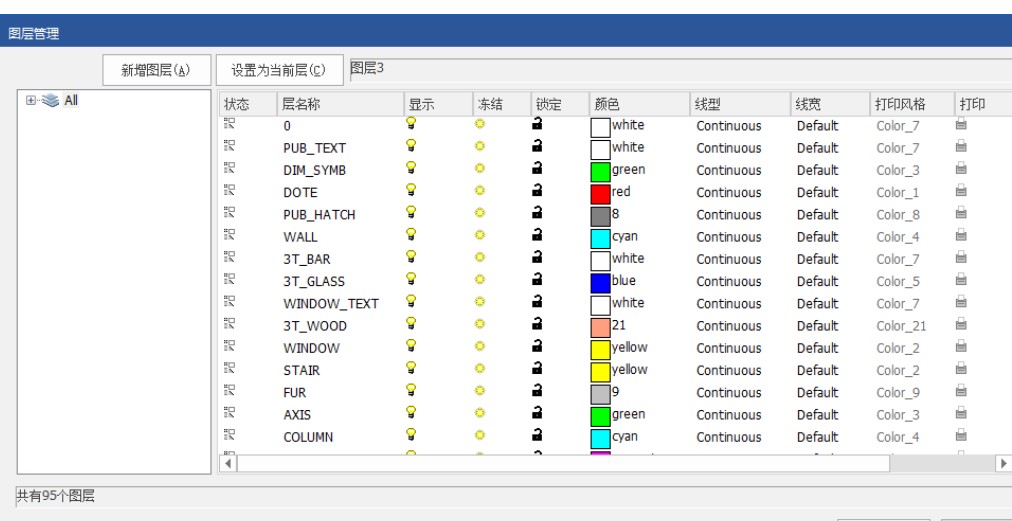

图层管理
可新增图层,也可对当前图层进行显示、冻结、锁定、线型等设置,分别点击对应的位置实现相关设置,其效果如下图所示:
看图纸电脑版官方下载图层管理教学
看图纸电脑版官方下载图层管理教学图1
背景颜色

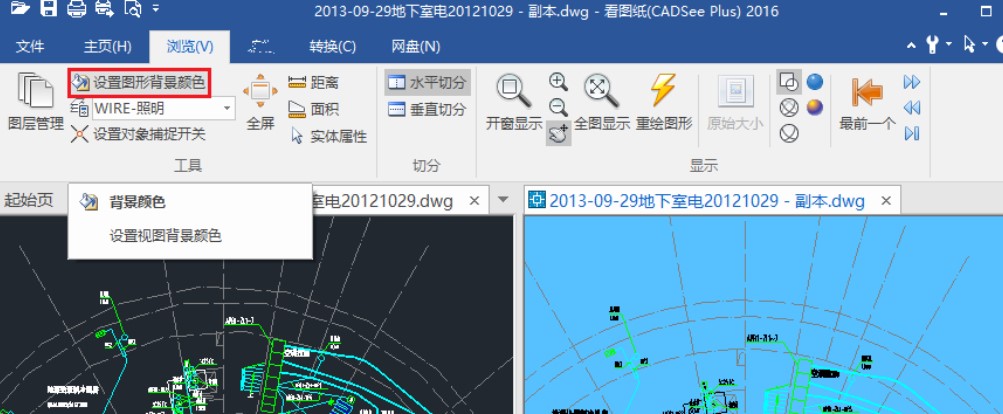

在模型空间(Model)下,点击功能区【设置图形背景颜色】,可实现模型空间背景颜色设置,对布局空间无效。如下图所示:
看图纸电脑版官方下载图层管理教学
看图纸电脑版官方下载图层管理教学图2
接下来就是进行捕捉,设置了用户可以对图纸中的对象进行捕捉,还能够支持快捷键操作,为用户提供了海量的捕捉模式,其中包括了端点捕捉,交点捕捉,中点捕捉,捕捉到垂足,捕捉到中心捕捉到切点,捕捉到节点,捕捉到近期点,用户可以根据自己的需求进行灵活选择。
看图纸电脑版官方下载图层管理教学
看图纸电脑版官方下载图层管理教学图3

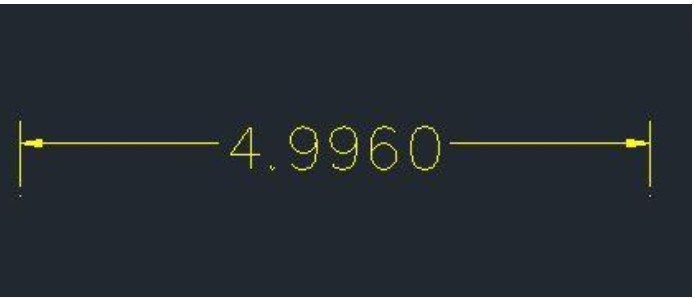

计算两点之间的距离:
1用鼠标左键单击需要测量的距离的起始位置。
2从起始位置拖动鼠标。
3用鼠标左键单击需要测量的距离的终点位置
看图纸电脑版官方下载图层管理教学
看图纸电脑版官方下载图层管理教学图4
计算面积和周长:(1)用鼠标左键单击需要测量图形的一个端点。(2)从这个端点拖动鼠标。(3)用鼠标左键单击需要测量图形的其他端点。(4)用鼠标左键双击最后一个端点。测量结果对话框弹出。
实体属性
如下图所示,点击【实体属性】按钮,选择需要查看的实体,实体属性窗口从右侧弹出,输入需要查找的文字,点击查找下一个按钮或取消。
看图纸电脑版官方下载图层管理教学
看图纸电脑版官方下载图层管理教学图5

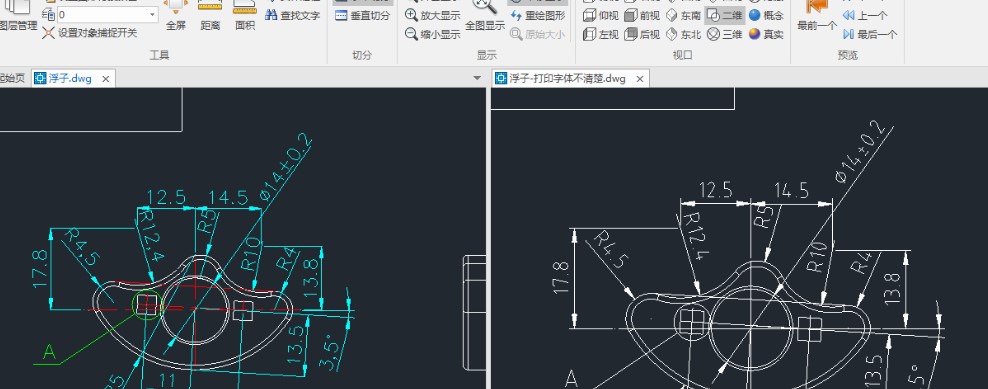

如下图所示,点击【水平切分】、【垂直切分】按钮,可对图形浏览窗口进行水平或垂直方向的平分;同时点击【同步浏览】按钮,可对两切分窗口图形同步缩放、平移、全屏显示及开窗显示,且支持鼠标滚轮操作
看图纸电脑版官方下载图层管理教学
看图纸电脑版官方下载图层管理教学图6
