随着科技的进步，电脑被应用于各行各业，已经与人类密不可分，我们都知道，高温是集成电路的大敌。高温不但会导致系统运行不稳，使用寿命缩短，甚至有可能使某些部件烧毁。导致高温的热量不是来自计算机外，而是计算机内部，或者说是集成电路内部。散热器的作用就是将这些热量吸收，然后发散到机箱内或者机箱外，保证计算机部件的温度正常。多数散热器通过和发热部件表面接触，吸收热量，再通过各种方法将热量传递到远处，比如机箱内的空气中，然后机箱将这些热空气传到机箱外，完成计算机的散热。 散热器的种类非常多，CPU、显卡、主板芯片组、硬盘、机箱、电源甚至光驱和内存都会需要散热器，这些不同的散热器是不能混用的，而其中最常接触的就是CPU的散热器。

工具/质料

CPU散热器

排除

办法/过程

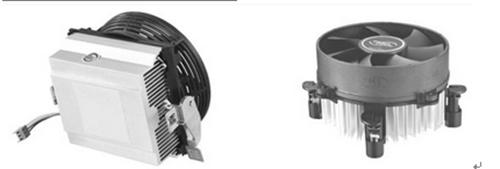

1、一般的CPU散热器有两种，一种是四脚带有插栓，需求特别底座的散热器，另一种是利用金属簧片的弹性固定的通用散热器。

DIYCPU散热器快速精确装置图解教程图1

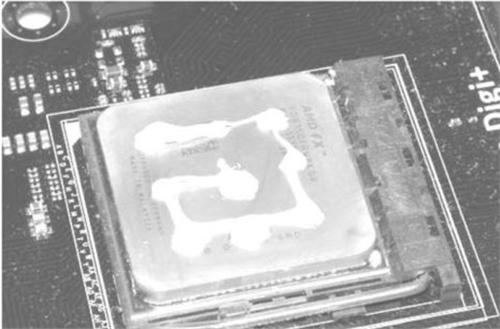

2、关于金属簧片散热器的装置，首先在CPU表面涂改一些硅胶(有些新的散热器自带硅胶，如图所示的散热器)，注意，硅胶不要涂太多，以压上散热器后刚好能够掩盖CPU表面为宜。

DIYCPU散热器快速精确装置图解教程图2

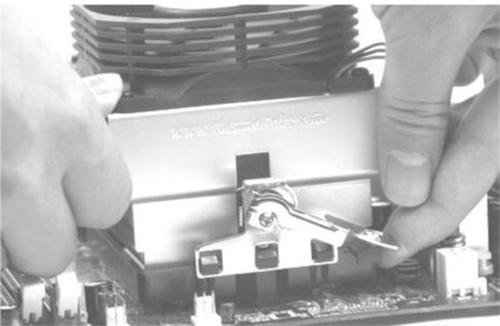

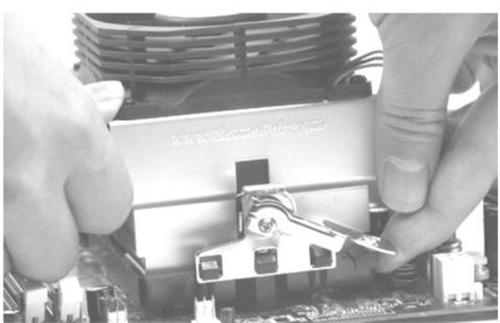

3、接着将散热器平放在CPU上面，用散热器两头的簧片勾住CPU底座上的专用牙勾(注意两头有先后顺序)，再将簧片开关按下，紧固住散热器，如图所示。

DIYCPU散热器快速精确装置图解教程图3

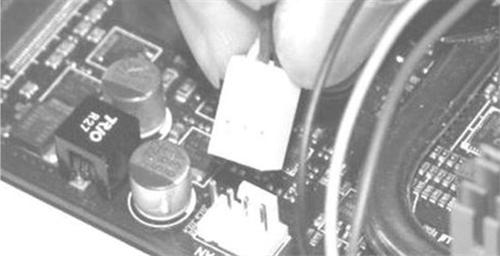

4、最后将散热器的电源线插在主板上，将CPU周围的散热器风扇插在供电插座上(CPU FAN)，如此就完成了散热器的装置，如图所示

DIYCPU散热器快速精确装置图解教程图4

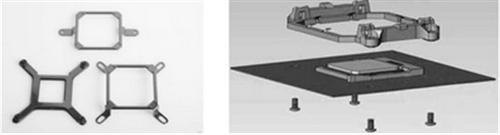

5、装置四脚插栓散热器需求一个特别的底座，首先将底座的下片和上片别离扣在主板CPU插座的上、下双面，用螺丝固定住，如图所示。

DIYCPU散热器快速精确装置图解教程图5

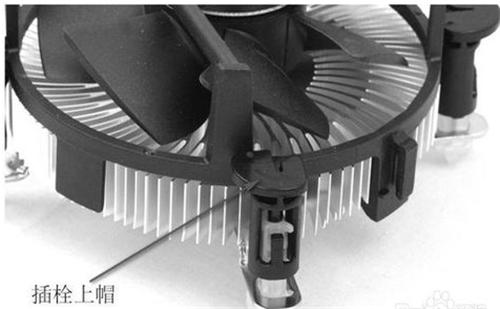

6、接着将四脚插栓散热器的4个脚上的特别插栓插在对应底座上，按住插栓的上帽，当听到“咔”的一声，插栓则完全卡住，如图所示。

DIYCPU散热器快速精确装置图解教程图6

7、将4个脚的插栓悉数插好后，再将电源插在供电插座上，散热器就装置好了。

DIYCPU散热器快速精确装置图解教程图7
