基于SolidWorks开发的链轮设计工具下载使用

时间:2020-04-22 14:05:43  作者:无名  浏览量:40

链轮设计工具是一款链条设计软件,当用户在开发机械设备的时候可能会用到链条,这里小编提供一个简单的链条生成工具,输入相关的参数就可以生成标准链条,让设计师在开发设备的时候快速设计链条图形,这款支持设置的参数很多,可以自己设置齿数,设置中心距、设置孔径、设置排数,生成的图形可以在SolidWorks软件上使用,需要的朋友就下载吧!
基于SolidWorks开发的链轮设计工具下载使用
链轮设计工具下载使用图一
【软件特色】
1、链轮设计工具使用很方便,直接在软件生成链条,遇到需要装配链条的机械设备就可以使用这款软件生成图纸,直接将设备的图形显示,并且可以查看中心距,这款工具需要在SolidWorks软件上才能使用
2、在设计零件的过程就可以在本软件添加生成链条的参数,支持输入链号:24A、排数:单排、齿数1:17、齿数2:23
3、SolidWorks软件是国外开发的机械设计软件,可以在软件上设计零件,可以在软件设计加工零件的方案,也在设计图纸,这里小编推荐的链轮设计工具可以生成图形
4、输入简单的参数就可以生成图形,方便添加在SolidWorks使用,支持中心距:30p-1137.65参数设置,可以立即生成链条,支持链条节数:80、孔径1:30、孔径2:50等基础的参数设置
【使用说明】
1.选择导向形式,分为“外导”和“内导”
2.指定链轮齿数,确定传动比。
3.输入功率P,选择工况系数f1(同滚子链),然后自动计算出设计功率P。
4.输入链速n1,程序会自动计算出n2,并列出可供选择的链号和节距(链号和节距是对应的)。

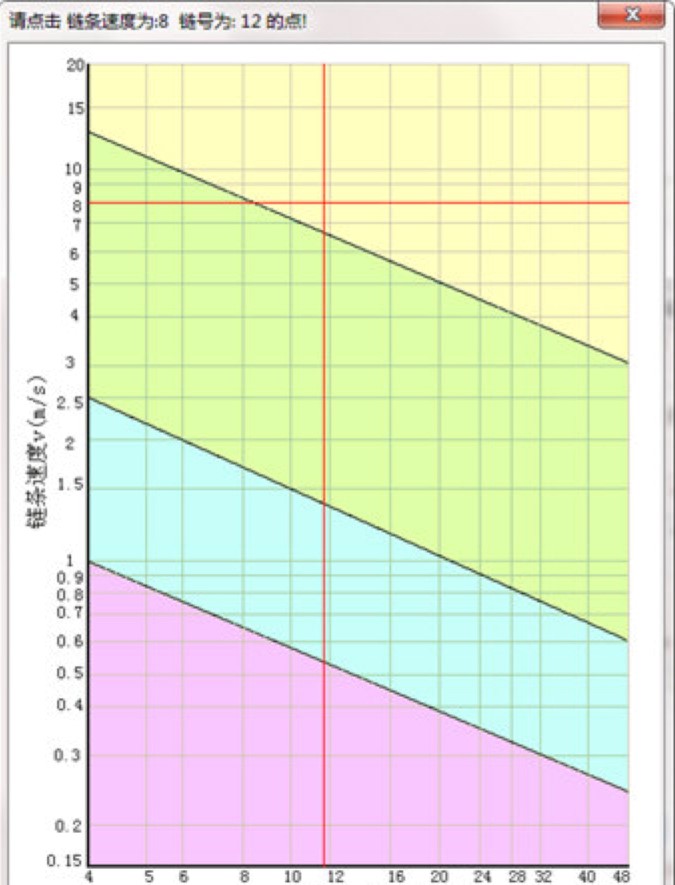

5.查询“额定功率P0”:单击【查询】,打开“宽度b=1mm"时的额定功率曲线图”窗口,此窗口自动找到P0的值(用红线标出),您只需单击【确定】退出该窗口即可。
基于SolidWorks开发的链轮设计工具下载使用
链轮设计工具下载使用图二
6.选择链宽,程序会自动选择链宽值,也可以单击【查询标准】打开手动查询窗口,窗口中用红色标出应该选择的值,如果要选择其它值,只需在其它值上单击即可。
7.设定中心距:同滚子链。
8.查询润滑方法:单击【查询】按钮,在弹出的润滑方法窗口中自动为您找到正确的润滑方法,只需单击【确定】退出“润滑方法”窗口。
9.单击【下一步】进入“生成模型”页:

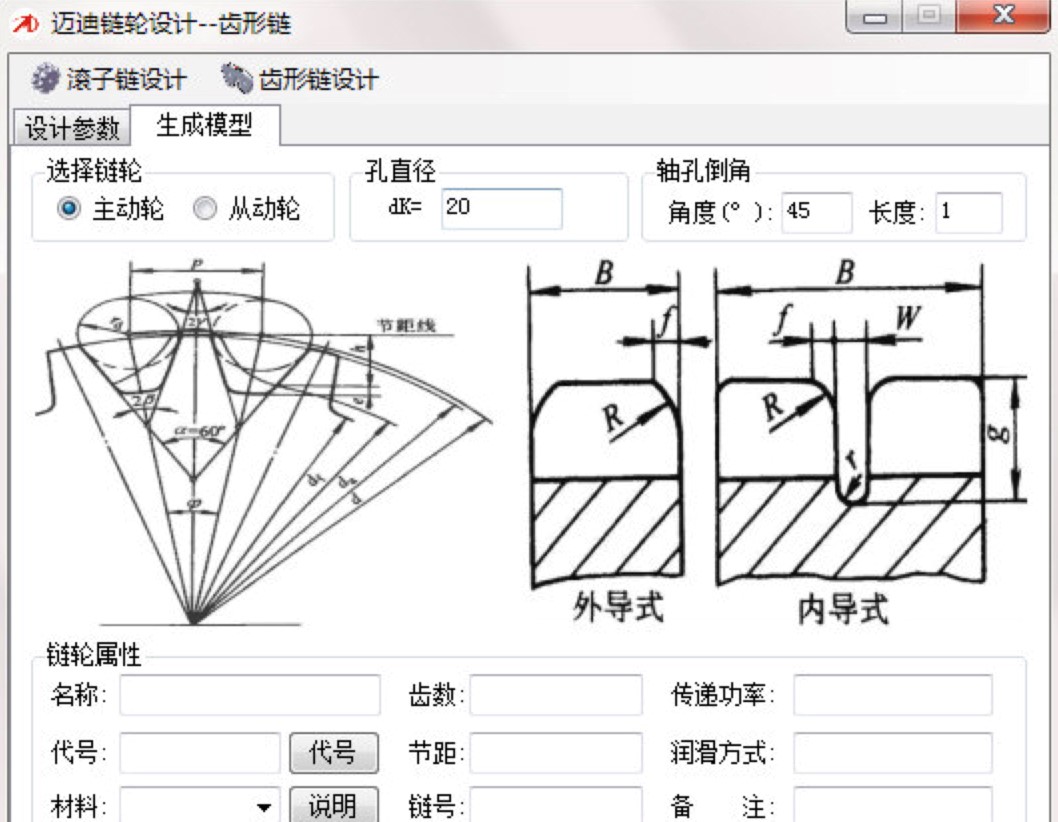

10. 生成链轮:分别选择“主动轮”“从东轮”后单击【生成链轮】,生成两个链轮。
基于SolidWorks开发的链轮设计工具下载使用
链轮设计工具下载使用图三
11. 生成链条:单击右下方的【生成链条】按钮。(注意:链条是装配,生成时要先指定路径,如果想重新生成链条,请先关闭SolidWorks中已经打开的同名文件,否则会出错)
12.输出技术参数:单击【技术参数】按钮,导出文本格式的技术参数。
13.关于链轮属性:“链轮属性”框的内容在生成模型时写入到模型的属性中。
14.指定孔径:您可以手工指定孔径的值,键槽的尺寸为根据孔径查询的标准值。
