看图纸软件安装使用教学

这是便于设计师们浏览和管理DWG格式文件资料的辅助工具，有了看图纸dwg软件，不用打开AutoCAD也能对图片进行浏览和打印，支持psd、bmp、jpg、png、tif、PDF等几乎所有的图片格式，还支持图纸批量转换成图片等格式，是一款非常实用的行业工具。

安装步骤

1、双击打开下载的.exe文件，对许可协议选择我接受后点击下一步

看图纸软件安装使用教学图一

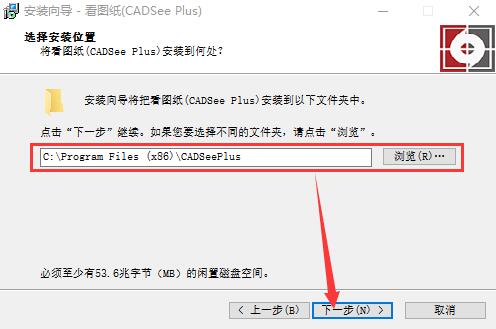

2、选择合适的安装位置后点击下一步

看图纸软件安装使用教学图二

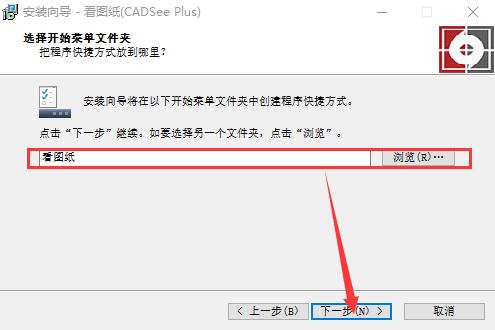

3、对开式菜单文件夹进行命名后点击下一步

看图纸软件安装使用教学图三

4、点击安装，时间不长耐心等待就可以啦

看图纸软件安装使用教学图四

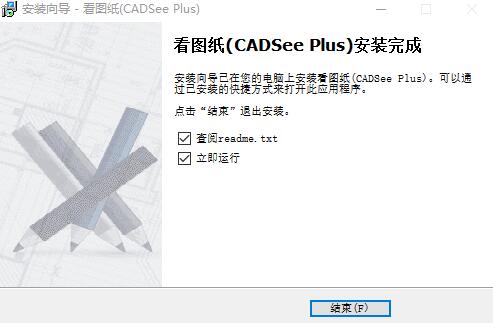

5、安装完成

看图纸软件安装使用教学图五

使用方法

如何查看图纸?

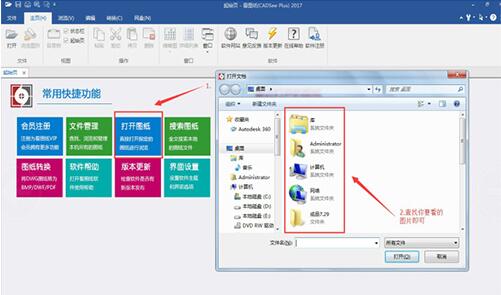

双击打开安装好的软件，点击【打开图纸】，选择你想看的图纸即可。

看图纸软件安装使用教学图六

功能对比

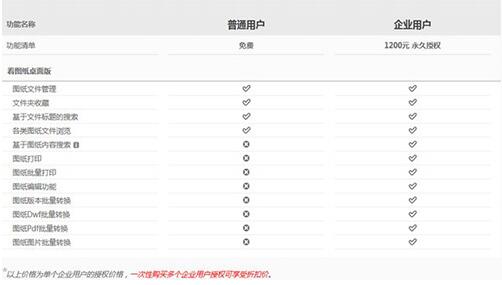

企业版与普通版功能对比：

看图纸软件安装使用教学图七

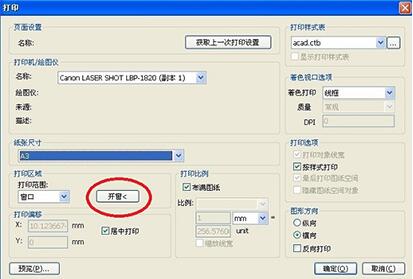

看图纸设置打印方法：

1)打印范围：选择 【窗口】—>【开窗】;

2)打印比例：勾选【布满图纸】;

3)打印样式表：选择 acad.ctb 格式

看图纸软件安装使用教学图八

软件特色

支持图纸文件管理

看图纸软件提供类似Windows资源管理器的管理界面，实现对图纸文件和文件夹的复制、剪切、粘贴、删除、改名等操作； 图纸文件可以按照缩略图模式显示，支持对缩略图大小的定义；软件同时提供近期浏览文件和文件夹，方便快速打开历史文件； 软件提供文件夹收藏功能，实现常用文件夹的快速访问。

支持浏览DwgDwfDxfPdfPsdBmpGifPngJpgTif文件

软件对图纸文件（DwgDwfDxf）、图片文件（PsdBmpGifPngJpgTif）以及PDF文件提供浏览支持；提供内置图纸文件浏览 器，实现图纸的平移、全屏、缩放等功能，鼠标操作模式与AutoCAD类似；

支持图纸简单编辑

软件提供对DWG文件的简单编辑功能，可以对已有的实体进行移动、删除等操作；可以修改文字实体的颜色和内容；可新增单线、多线、圆和文字等常见实体。 本功能仅对普通会员或VIP会员开放。
