xcom串口调试助手使用方法

xcom串口调试助手是提供免费串口调试功能的软件，该软件可以帮助您达到最好的调试效果，同时该软件使用简单，界面清爽，适合各种调试工作，快来下载使用吧！

进入下载

XCOM 2.1 免费版
大小：416 KB
日期：2021/6/6 14:19:28
环境：WinXP,Win7,

使用方法

一、显示设置

1.16进制显示，勾选之后，16进制字节被显示出来，如果数据是提前收到的，数据会自动转换，因此，当接收的数据量比较大时，转换会比较慢。

2.显示模式设置，默认为黑色底色，绿色字体。勾选“白底黑字”可将背景设为白色，黑色的字体。

3.在当前串口中，用勾选“RTS”、“DTR”来控制RTS和DTR的输出。

4.勾选“时间戳”选项，可将其与时间戳显示一起使用，需要注意的是，时间戳以换行回车断帧，因此，当收到不包含“rn”的换行回车数据时，此选项无效。

5.接收窗口可保存任何格式的文件，默认情况下是txt格式。

6.点击“清除接收”按钮，可清除显示在窗口中的内容，并清除发送和接收的字节数。

一、单条发送

1.发送区允许您发送任意字符。

2.支助16进制发送，勾选16进制在发送区内发送的内容为16进制和字符互转，无需在每次输入字节时都输入一个空格，输入16进制时支持字节自动分割。

3.在发送内容之后，勾选发送新行并将换行回车。

4.支持定时传送，可自定传送周期。

5.支持发送任意格式的文件，发送进度可通过下面的进度条查看，可在任何时候终止文件的发送。

6.点击发送按钮，或者按快捷键“Ctrl+Enter”，就可以发送你想要发送的东西。

7.点击“清除发送”按钮，就可以清除发送区的内容，并清除收发字节数。

三、如何使用xcom串口调试助手？

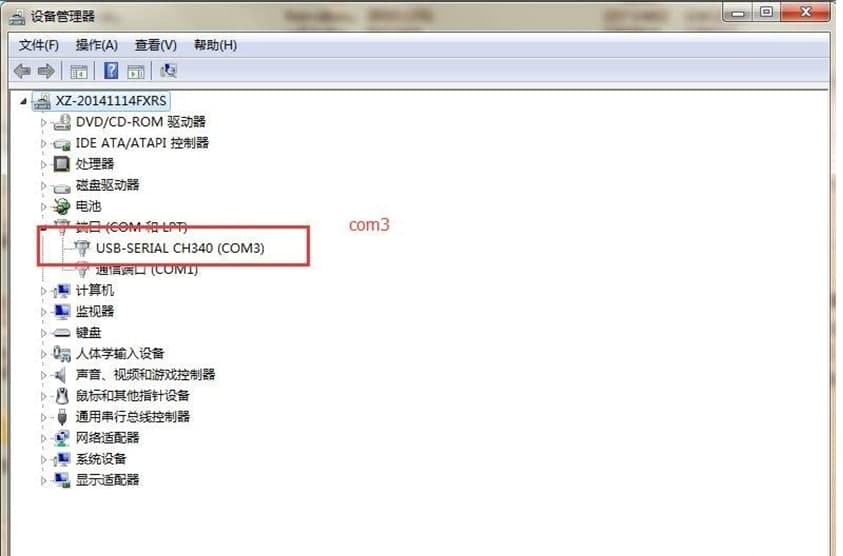

1、在电脑上打开“设备管理器”(单击右键选择下拉菜单中的“设备管理器”)，查看是否有对应的硬件连接。没有ch340硬件驱动的话，需要先安装一个。一旦安装完毕，就可以进行连接。只要连接正确，就会有结果。

xcom串口调试助手使用方法图一

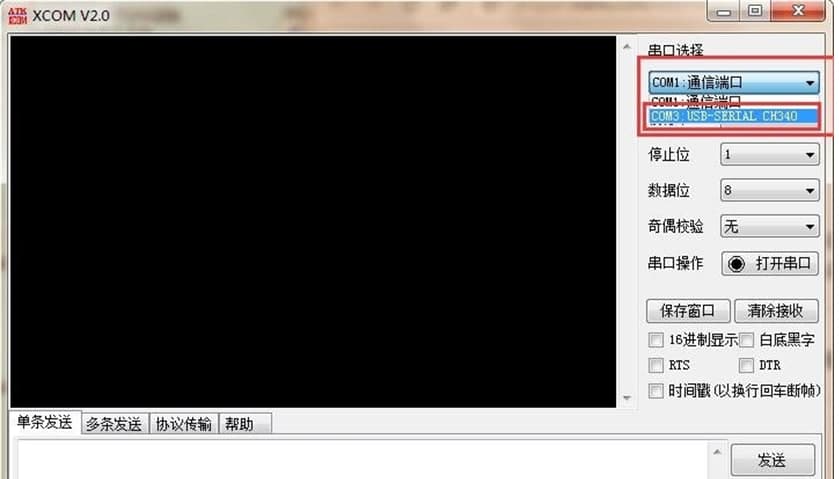

2、开启xcom串口调试助手，配置“com”口，与设备管理器上的com口号相对应。

xcom串口调试助手使用方法图二

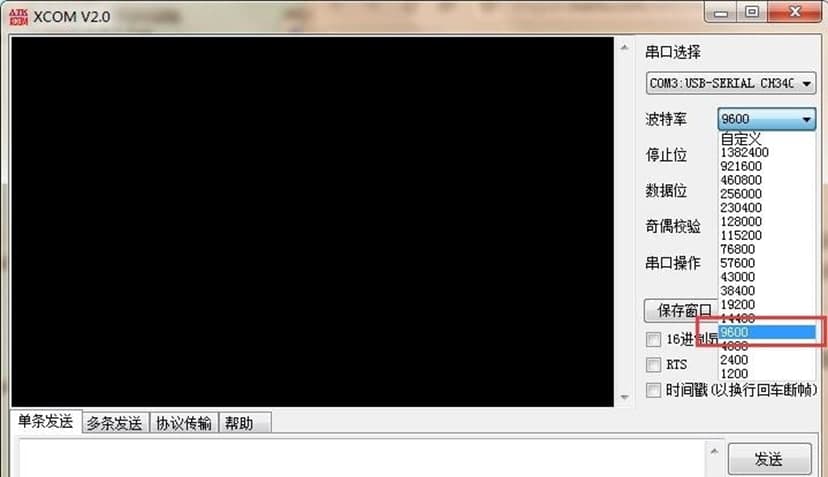

3、设定「波特率」，要与通讯协定一致。此外还有“停止位”等，这些参数大多与通信协议有关，请参考相关规定。但大部分时候，它只配置了“波特率”。

xcom串口调试助手使用方法图三

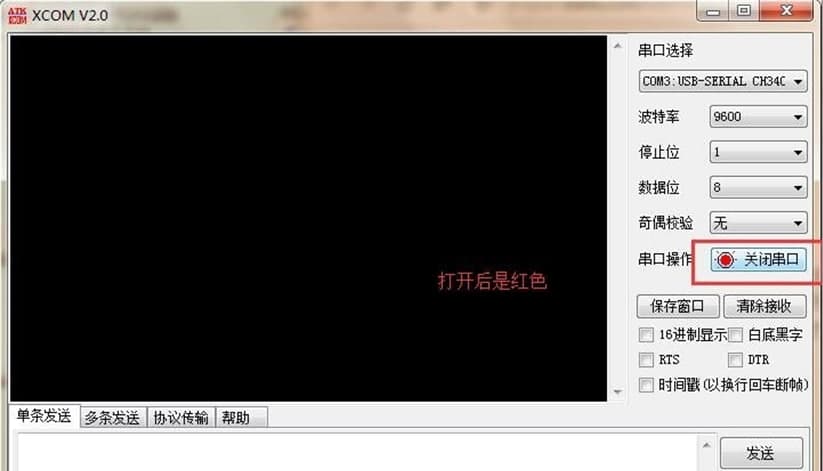

4、配置其它功能参数：如“白底黑字”、“16进制显示”等，可根据需要进行选择。设置后打开串口，就可以了。

xcom串口调试助手使用方法图四

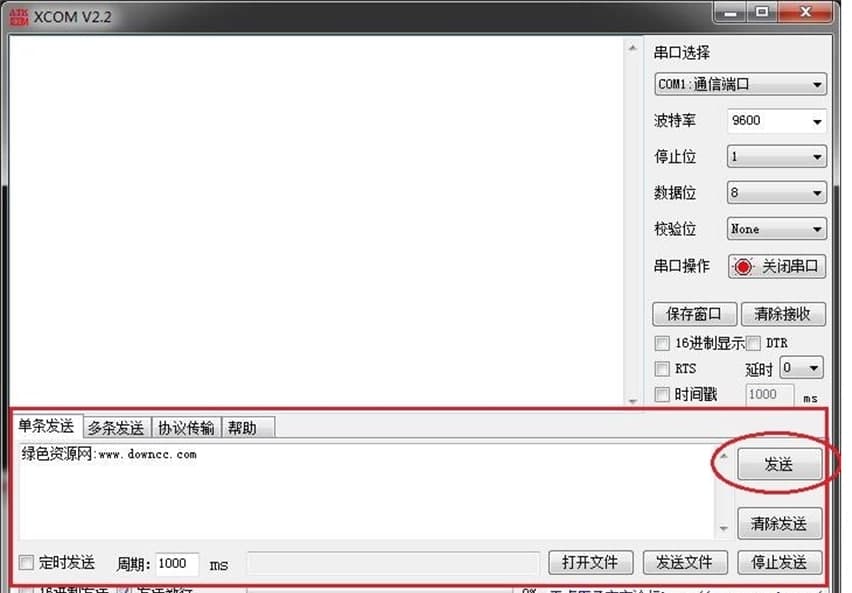

5、界面简介：

以上是黑色窗口显示所接收的数据。

将要发送的数据写入发送栏，然后点击发送，注意是否有空格、回车等键。

xcom串口调试助手使用方法图五

6、上面都设置后，就可以调试串口了。
